根系生長監測系統

產品功能

根系生長監測系統應用于野外原位觀測根系形態和生長動態。主機采用非電視標準攝像頭拍攝模式技術，在不破壞根系，不干擾植物根系正常生長的前提下，能夠快速獲取植物根系主根、側根、根毛、菌根、線蟲、根瘤、蟲卵等整個生長、物候、變化等特征，采集到顯微高清圖片信息。

技術性能

1.成像面積：360°無死角成像，軟件自帶曲面矯正和圖片自動裁剪拼接功能，支持6×6拼接；

2.微根管規格：外徑70mm，內徑64mm,壁厚3mm；長度100cm；

3.微根管材質：PMMA材質；

4.透光率93％(在可見光范圍內0.05％吸收；@3mm厚度)；

5.折射率1.491；

6.拉伸強度120MPa(@-40℃)；80MPa(@30℃)

7.圖像分辨率及格式：1250萬像素；jpg格式；

8.成像速度：0.9s/張圖像；無需白平衡，可高效獲取圖像；

9.圖像命名：遵循ICAP命名規則；含有文件名-根管編號-位置-日期-時間-周期-采集人-角度等信息

10.照明光源：4排3W的穗軸LED管，每排強度可達120~250流明，強度軟件可調；白光、紫外光2種獨立可調照明光源。

11.控制單元：Windows、Android、iOS操作系統均可選擇使用；內存8GB；軟件控制進行操作，實驗和圖像獲取程序化(包括日期和位置)，ICAP命名方案；照明光源強度軟件可調；支持多國語言版本。

12.圖像輸出：USB有線接口或WIFI無線接口可選；

13.連接線纜：USB線，2.5m；

14.供電模塊：12V(3A)供電及通用充電器，配內置可充電鋰電池套裝；可在野外連續8h左右；

15.定位標尺：鋁質，定位孔標準距離20mm；最多可連續接4個定位標尺；

16.具備定位手柄，可實現準確、快速的環形定位，環形定位自帶360度刻度；

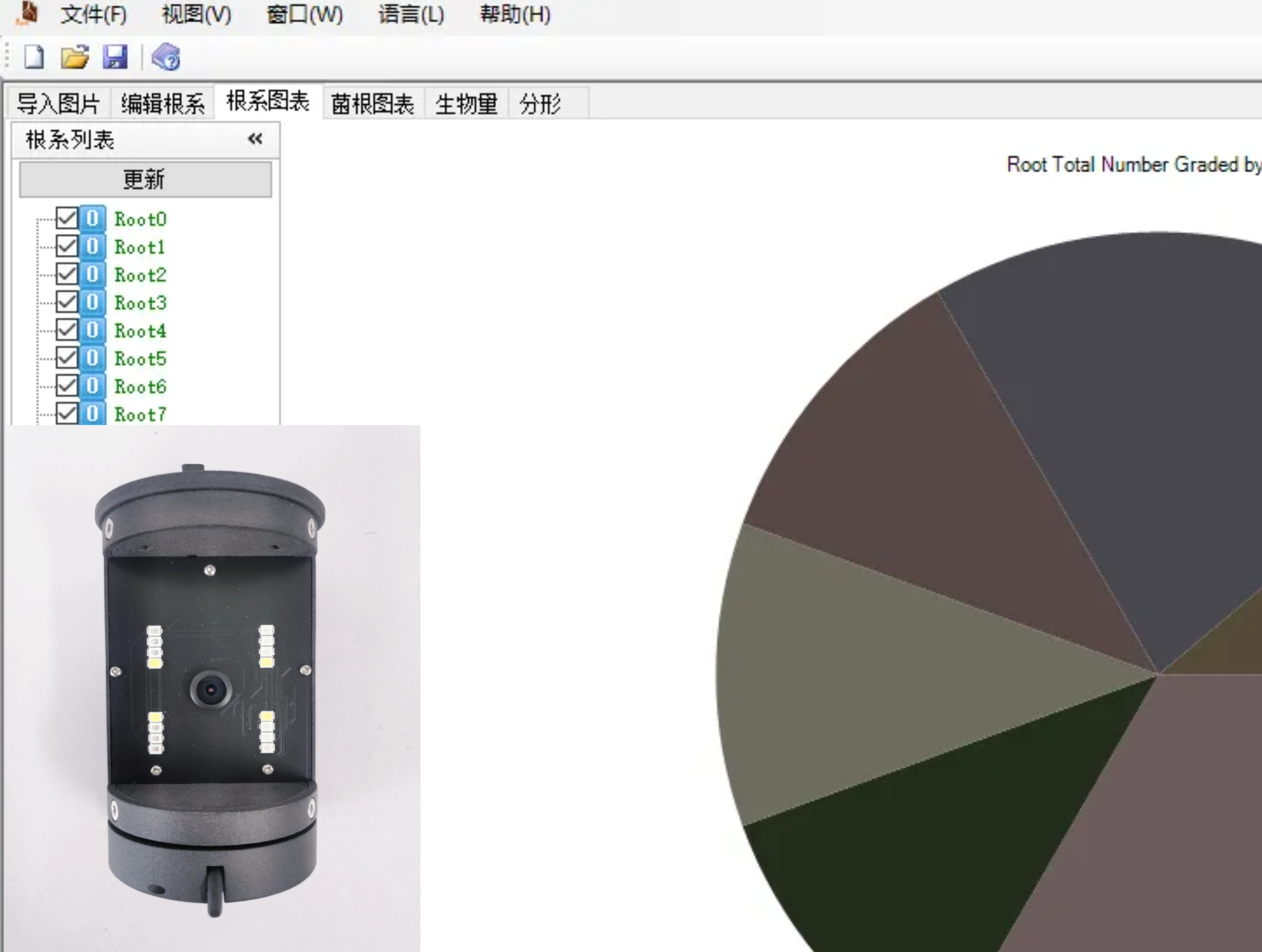

17.控制軟件：基于圖像拼接：支持6×6圖像拼接；

18.根系參數測定包含根拓?fù)鋮?shù)測定、根系長度、起始直徑、結束直徑、平均直徑、體積、表面積、分支結構、根系生長速率、根系壽命等參數；功能上具有RHS 和UCL彩色模式、豐富快捷鍵、多語言模式、信息編輯、輔助標定等功能；

配置

控制平板1個；高清成像模塊1套，數據線纜1根，定位標尺1套，定位手柄1套，電源線1根，微根管20根，根管打孔裝置1套，控制軟件1套，根系圖片分析軟件1套。
